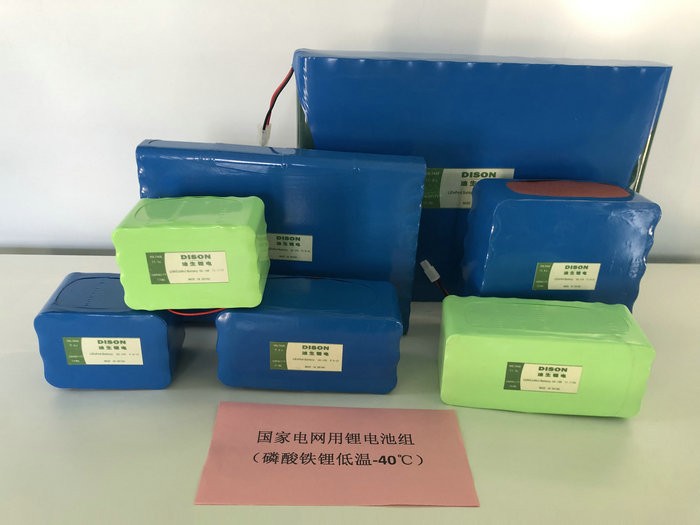

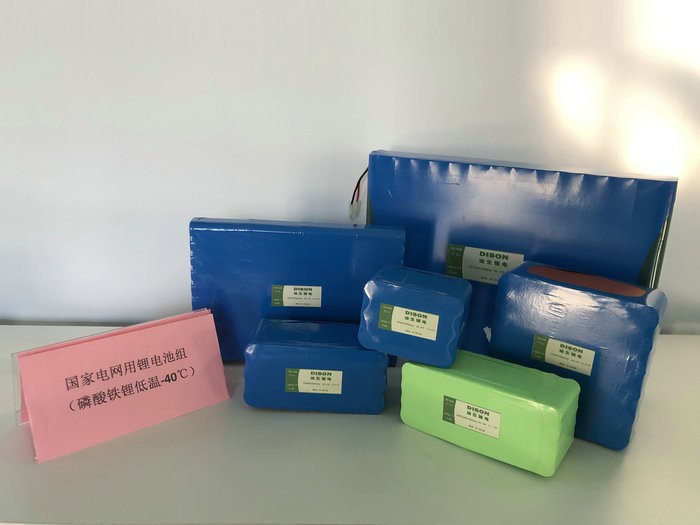

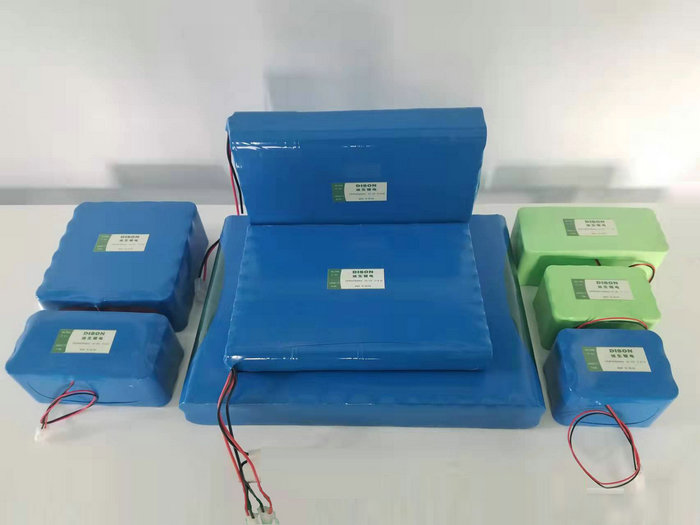

國家電網磷酸鐵鋰電池組(-40°C~+70°C )：
|
型 號 Type No. |
IFR26650 6.4V30.0Ah192Wh |
|
|
組合形式 Assembly Form |
9并2串+保護板（9P2S+BMS） |
|
|
單體電池型號 Type of Cell |
IFR26650 3350mAh |
|
|
外殼材質（單體） Material of Cell Can |
鍍鎳鋼Nickel plated steel |
|
|
標稱容量 Rated capacity（0.2C5A） |
30.0Ah |
|
|
最小容量 Min. capacity（0.2C5A） |
29.8Ah |
|
|
額定電壓 Rated Voltage |
6.4V |
|
|
開路電壓 OCV（70% capacity ） |
6.4V～6.8 V |
|
|
最大充電電壓 Max. Charge Voltage |
7.30V |
|
|
最大承載電壓 Max. Load Voltage |
7.80V |
|
|
放電截止電壓 Discharge Cut-off Voltage |
≥4.0V |
|
|
負載放電最低電壓 Load Discharge Cut-off Voltage |
≥5.0V |
|
|
最大充電電流 Max. Charge current |
0℃～60℃ |
|
|
6.0A |
||
|
最大持續放電電流Max. Continuous Discharge Current |
6.0A |
|
|
最大脈沖放電電流Max. Pulse Discharge Current |
20.0A |
|
|
內阻Internal Impedance（Max, at 1000Hz.） |
≤ 150mΩ (Charged state) |
|
|
充電方法Charge method (恒流/恒壓)(CC/CV) |
標準Standard |
6.0A×6.5hrs(Max.) |
|
快速Rapid |
6.0A×6.5hrs(Max.) |
|
|
操作溫度 Operation Temperature |
充電Charge |
0℃～60℃, ≤85%RH |
|
放電Discharge |
-20℃～60℃, ≤85%RH |
|
|
貯存Storage |
-10℃～45℃, ≤85%RH |
|
|
型 號 Type No. |
IFR26650 12.8V60.0Ah768Wh |
|
|
組合形式 Assembly Form |
18并4串+保護板（18P4S+BMS） |
|
|
單體電池型號 Type of Cell |
IFR26650 3350mAh |
|
|
外殼材質（單體） Material of Cell Can |
鍍鎳鋼Nickel plated steel |
|
|
標稱容量 Rated capacity（0.2C5A） |
60.0Ah |
|
|
最小容量 Min. capacity（0.2C5A） |
59.5Ah |
|
|
額定電壓 Rated Voltage |
12.8V |
|
|
開路電壓 OCV（50% capacity ） |
12.80V～13.40V |
|
|
最大充電電壓 Max. Charge Voltage |
14.60V |
|
|
最大承載電壓 Max. Load Voltage |
14.60V |
|
|
放電截止電壓 Discharge Cut-off Voltage |
≥8.0V |
|
|
負載放電最低電壓 Load Discharge Cut-off Voltage |
≥10V |
|
|
最大充電電流 Max. Charge current |
0℃～60℃ |
|
|
10.0A |
||
|
最大持續放電電流Max. Continuous Discharge Current |
10.0A |
|
|
最大脈沖放電電流Max. Pulse Discharge Current |
30.0A |
|
|
內阻Internal Impedance（Max, at 1000Hz.） |
≤ 100mΩ (Charged state) |
|
|
充電方法Charge method (恒流/恒壓)(CC/CV)
|
標準Standard |
10.0A×7.5hrs(Max.) |
|
快速Rapid |
10.0A×7.5hrs(Max.) |
|
|
操作溫度 Operation Temperature |
充電Charge |
0℃～60℃, ≤85%RH |
|
放電Discharge |
-20℃～60℃, ≤85%RH |
|
|
貯存Storage |
-10℃～45℃, ≤85%RH |
|
國家電網磷酸鐵鋰電池組充放電原理
磷酸鐵鋰電池的充放電反應是在LiFePO4和FePO4兩相之間進行。在充電過程中，LiFePO4逐漸脫離出鋰離子形成FePO4，在放電過程中，鋰離子嵌入FePO4形成LiFePO4。
電池充電時，鋰離子從磷酸鐵鋰晶體遷移到晶體表面，在電場力的作用下，進入電解液，然后穿過隔膜，再經電解液遷移到石墨晶體的表面，而后嵌入石墨晶格中。
與此同時，電子經導電體流向正極的鋁箔集電極，經極耳、電池正極柱、外電路、負極極柱、負極極耳流向電池負極的銅箔集流體，再經導電體流到石墨負極，使負極的電荷達至平衡。鋰離子從磷酸鐵鋰脫嵌后，磷酸鐵鋰轉化成磷酸鐵。
電池放電時，鋰離子從石墨晶體中脫嵌出來，進入電解液，然后穿過隔膜，經電解液遷移到磷酸鐵鋰晶體的表面，然后重新嵌入到磷酸鐵鋰的晶格內。
與此同時，電子經導電體流向負極的銅箔集電極，經極耳、電池負極柱、外電路、正極極柱、正極極耳流向電池正極的鋁箔集流體，再經導電體流到磷酸鐵鋰正極，使正極的電荷達至平衡。鋰離子嵌入到磷酸鐵晶體后，磷酸鐵轉化為磷酸鐵鋰。
國家電網磷酸鐵鋰電池組的特點
能量密度較高
據報道，2018年量產的方形鋁殼磷酸鐵鋰電池單體能量密度在160Wh/kg左右，2019年一些非常棒的電池廠家大概能做到175-180Wh/kg的水平，個別厲害的廠家采用疊片工藝、容量做得大些，或能做到185Wh/kg。
安全性能好
磷酸鐵鋰電池正極材料電化學性能比較穩定， 這決定了它具有著平穩的充放電平臺，因此，在充放電過程中電池的結構不會發生變化，不會燃燒爆炸，并且即使在短路、過充、擠壓、針刺等特殊條件下，仍然是非常安全的。
循環壽命長
磷酸鐵鋰電池1C循環壽命普遍達2000次，甚至達到3500次以上，而對于儲能市場要求達到4000-5000次以上，保證8-10年的使用壽命，高于三元電池1000多次的循環壽命，而長壽命鉛酸電池的循環壽命在300次左右。
